Descriptions:

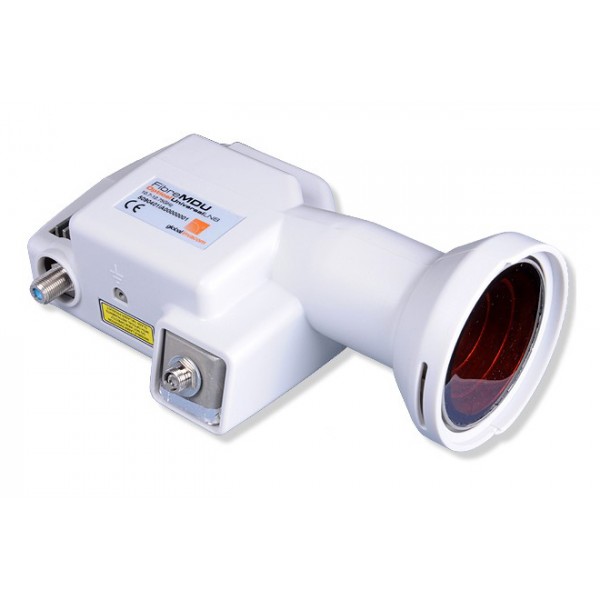

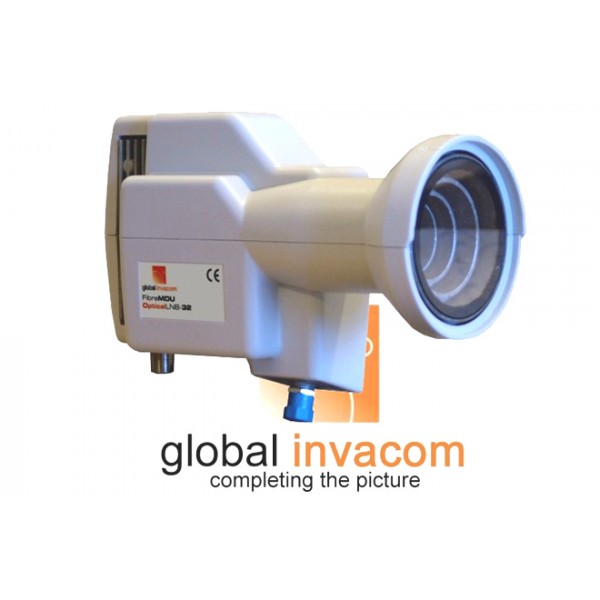

Ce LNB universel numérique de haute qualité, reçoit les fréquences

satellites optiques en quatre polarités dans la bande des

950-5450MHz et plus. Ces signaux sont acheminés par l'intermédiaire

du câble à fibre optique, atténuation (environ 0,3dB/Km !)

distribution jusqu'à 32 participants.

En fin de ligne, les signaux sont transformés au moyen des convertisseurs

(Twin,Quatro ou Quad) de telle sorte qu'ils puissent être

ainsi utilisés comme des LNB normaux. A l'aide de l'unité finale

Twin ou Quad, on alimente directement soit deux ou quatre récepteurs.

L'unité finale Quatro alimente un Multiswitch.

Par satellite (chacun quatre polarités), un LNB adéquat est nécessaire. La

distance minimale des LNB est de 6°. Les LNB doivent être alimentés

séparément, bloc secteur (12V) inclu.

Données techniques :

Fréquences d'entrée : 10,70 - 12,75GHz

Fréquences de sortie : Vertical low 0,95 - 1,95GHz

Vertical high 1,95 - 3,00GHz

Horizontal low 3,40 - 4,40GHz

Horizontal high 4,40 - 5,45GHz

Oscillateur local : Vertical 9,75GHz

Horizontal 7,30GHz

Longueur d'ondes unité optique : 1310nm

Niveau de sortie optique : 7,0dBu

Facteur de bruit : 0,5dB

Gain de transformation : 72dB

Alimentation (bloc secteur séparé) inclu 12V/ DC - 1A

Feed : 40mmø

Raccords Sortie FC/PC

Alimentation Prise F

Température ambiante -30 ... +60°C
